一、高溫閥門試驗產品概述???????
高溫高壓控制閥試驗裝置，用于采集記錄數據并根據要求反饋控制，滿足公稱通徑DN15 – DN600的控制閥進行動態高溫高壓氣體試驗?！案邷馗邏嚎刂崎y門試驗裝置”包括高溫爐、測量控制系統（含氦氣試壓檢測及回收系統）2大部分組成。
滿足試驗標準：JBT 3595-2002 電站閥門 一般要求；GB11158《高溫實驗箱技術條件》；MESC SPE77/300。
二、技術特點
（1）測試閥門參數
測試公稱通徑：DN15~DN600
測試閥門公稱壓力：CL150~2500
測試控制閥尺寸：1000×1000×1500mm
（法蘭距×輪廓×閥體高度）
測試控制閥重量：3.5t
（2）閥門外測試溫度：600℃
（3）閥門內測試壓力：25MPa
（4）閥門內測試用介質：氦氣
（5）裝置測量誤差
壓力：小于±0.01MPa
溫度：小于±1℃
（6）氦氣回收裝置：氦氣回收率≥85%。
（7）高溫爐內參數
名稱 |
參數要求 |
備注 |
試驗溫度范圍 |
室溫~+650℃ |
連續控制可調 |
控溫精度 |
恒溫誤差小于±2℃ |
|
爐內溫度均勻性要求 |
±2~3℃ |
閥體周圍區域 |
升溫速率 |
室溫 ~ +650℃ |
空爐30℃/min可調控制 |
降溫速率 |
+650℃?~ 室溫 |
空爐30℃/min可調控制 |
使用環境條件：
（1）壓縮空氣
壓力：0.6～0.8MPa；流量：1.6 Nm3/min；露點溫度：-5℃；
過濾精度：5um；含油量：10ppm；
（2）供電要求
AC380V（50Hz），單相220V（50Hz）；
（3）環境要求
環境溫度：5～45℃；環境空氣壓力：常壓；相對濕度≤85%。

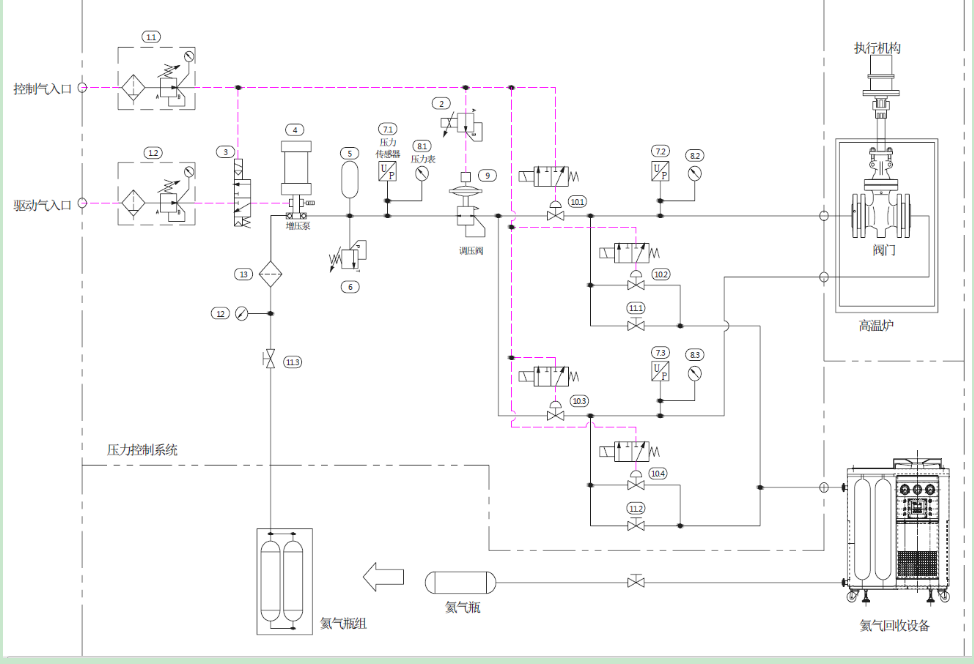

工作原理圖
|
